序章 :
このマシンユニットは、ケッチアップ、チリソース、魚粉などの小さなソース製品を梱包するための特別な設計です。マシンは、バッグを自動的に作成し、製品を計量し、製品をバッグに充填してから、コンベヤーを出力することができます。マシン全体PLCによる制御で、タッチスクリーンで操作できます。調整とメンテナンスが簡単です。

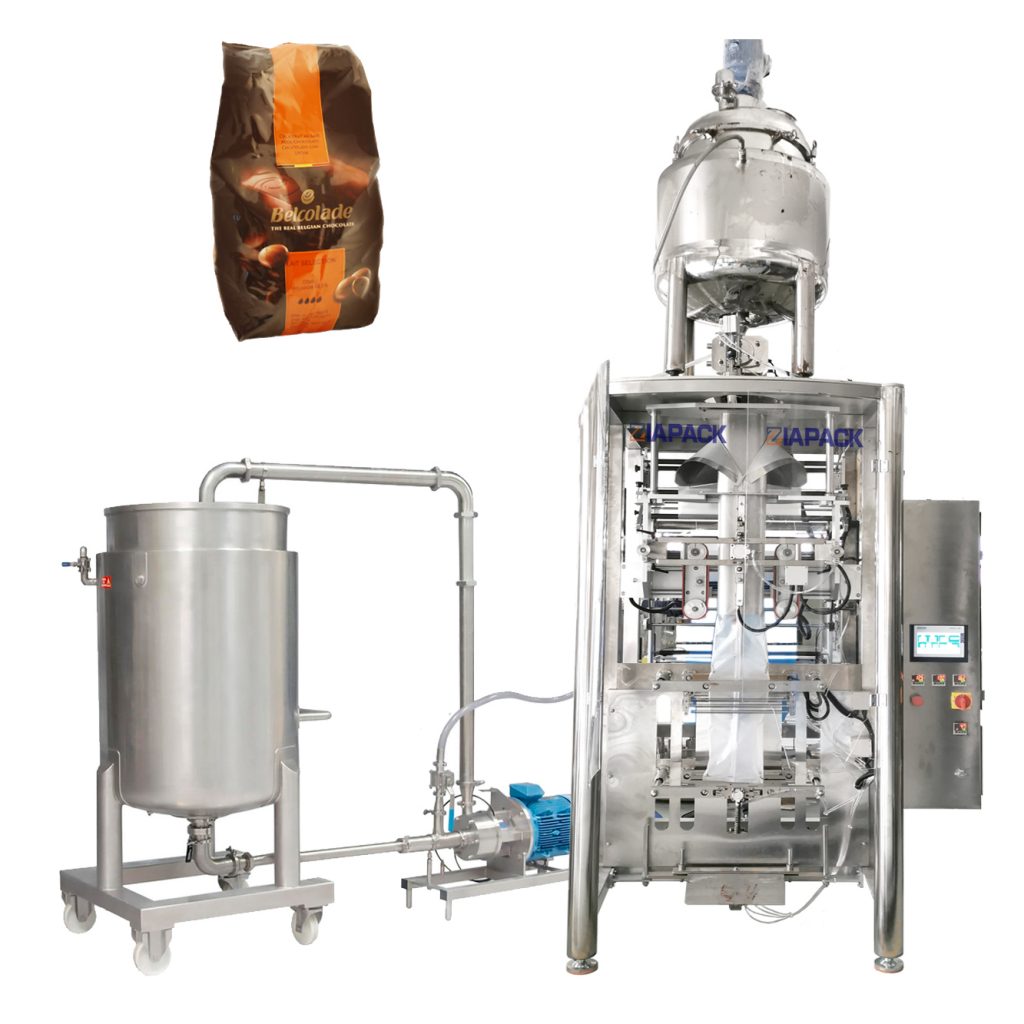

ZL900 縦型袋成形充填包装機 |
シーメンスPLCとタッチスクリーンによって完全に制御されるマシン |
最小容量はタッチスクリーンに自動表示できます |
フィルム搬送システムと水平ジョーモーションの両方がパナソニックによって駆動されます |
異なるサイズのバッグ用のチューブとカラーの安全なクイック交換 |
オプトエレクトロニクスは、フィルムエクスカーションを補正するためにカラーのフィルム位置を検出します |
バッグの長さを制御するためのカラーコードを導入する電気フォトセンサー |
ユニークな空気圧フィルムリールロック構造は、フィルムの撓みを避けるために |
独立した温度調整。 |
リボンによる日付コーディング |
PE / BOPP、CPP / BOPP、CPP / PET、PE /ナイロン、アルミホイルをベースとした加熱密閉可能な積層フィルムの様々なタイプを機械上で実行することができる。 |
SUS304製素材接触部(316製缶) |
ライン全体の技術パラメータ:
バッグタイプ | ピローバッグ |
最大容量 | 最大20キログラム |
最小容量 | 5kg |
速度 | 3-5ag/minは製品によって異なります |
計量精度 | 製品の特性に応じて±0.5〜1% |
バッグの長さ | 400〜700mm |
バッグの幅 | 200~430mm |
リールフィルムの幅 | ≤900mm |
膜厚 | (80-150mic。) |
リール外径。 | 600mm |
リールインナーディア。 | 75mm |
電圧 | AC380V / 50-60Hz、3相 |
圧縮空気の必要条件 | 0.8 MPa0.36 M3min |
総粉末消費量 | 15kw |
製袋工程:
